GENAUIGKEITSDEFINITIONEN
Genauigkeitsstufe I - schematisches Aufmaß
Maßstab 1:100
- schematische, jedoch vollständige Darstellung
- einfache Dokumentation eines Gebäudetyps in Grundrissgliederung,
Höhenentwicklung, Form und Außenerscheinung
- Pläne dienen als Besprechnungsgrundlage bei Vorplanungen oder als Grundlage
bei Renovierungsarbeiten ohne Eingriff in die Bausubstanz
Darstellungsgenauigkeit: Außenabmessungen und lichte Raummaße, Lage und
Größe der Wandöffnungen, Geschoss- und Dachstuhlhöhen, Wand- und
Deckenstärken, vereinfacht Dachkonstruktion und Sichtfachwerk
Genauigkeitsstufe II - annähernd wirklichkeitsgetreues Aufmaß
Maßstab 1:50
- wirklichkeitsgetreues Aufmaß
- Darstellungsgenauigkeit muss innerhalb +/- 10 cm liegen
- Grundlage für einfache Sanierungs- und Sicherungsmaßnahmen und zur Kartierung
restauratorischer Untersuchungen
Darstellungsgenauigkeit: Konstruktion der Struktur der Wände, Spannrichtungen der
Deckenbalken, deutlich sichtbare Deckendurchbiegungen, Fußbodengefälle,
Wandneigungen sowie Grundrissabweichungen vom rechten Winkel
Genauigkeitsstufe III - verformungsgetreues Aufmaß
Maßstab 1:50
- exaktes und verformungsgetreues Aufmaß
- Darstellungsgenauigkeit muss innerhalb von +/- 2,5 cm liegen
- wirklichkeitsgerechte Dokumentation für Restaurierungs- und Umbauplanungen
sowie für Zwecke der wissenschaftlichen Bauforschung, der statischen Sicherung und
der planungsvorbereitenden Bauzustandsanalyse
Darstellungsgenauigeit: Konstruktion der Struktur der Wände, Konstruktion und
Untersicht der Decken, Struktur und Aufbau der Fußböden, Baufugen, Zimmermanns-
und Steinmetzzeichen, Hinweise auf frühere Bauzustände, Beschreibung des
Baumaterials

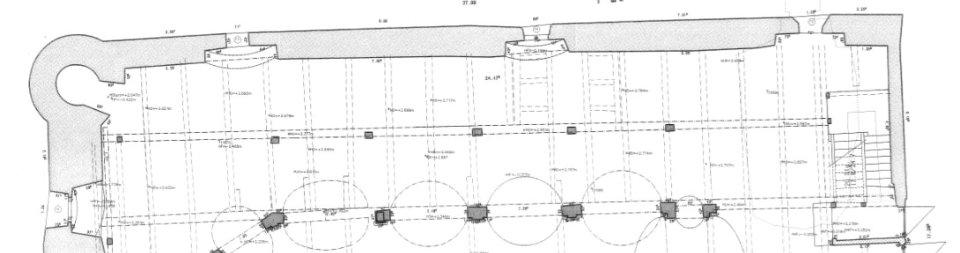

Genauigkeitsstufe IV - verformungsgetreues Aufmaß mit detaillierter Darstellung
Maßstab 1:25 oder größer
- exaktes verformungsgetreues Aufmaß
- Grundlage für komplexe Umbaumaßnahmen mit hohem Schwierigkeitsgrad
- Darstellungsgenauigkeit muss innerhalb von +/- 2 cm, bei Maßstab 1:20 = +/- 1cm
liegen
- für wissenschaftliche Bauforschung, statische Sicherung, planungsvorbereitende
Bauzustandsanalysen, komplizierte Umbaumaßnahmen, Translozierungen und
Rekonstruktionen
Darstellungsgenauigkeit: Doppellinien bei Steinfugen, genaue Darstellung von Fenster-
, Türleibungen und Zierelementen und je nach Aufgabenstellung kleinste Hinweise auf
frühere Bauzustände wie Holznägel, Steifnuten, Beschlaglöcher u.ä. mehr
gegebenenfalls in zusätzlichen Detailplänen im Maßstab 1:10
